ক্রিজনীয় পাম্পের কাজ নীতি অতি-নিম্ন তাপমাত্রা পৃষ্ঠায় শারীরিক শোষণ দ্বারা গ্যাস নিষ্কাশন করা হয়।

ক্রিজনীয় পাম্প অত্যন্ত উচ্চ ভ্যাকুয়াম (10-11 পাউন্ড) অর্জন করতে পারে এবং এটি দ্রুত নিষ্কাশন নিষ্কাশন, তেল এবং সীমাহীন ইনস্টলেশন দিকের সুবিধার সুবিধা পায়। তার গঠন চিত্র 1 দেখানো হয় ।

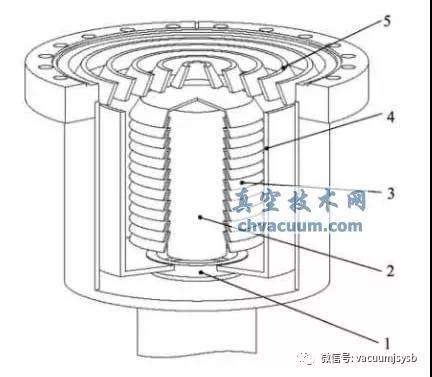

বনমন্ত্রী ড। ক্রিজনীয় পাম্প গঠন 1 পরিকল্পিত ডায়াগ্রাম

1 - প্রথম পর্যায় শীতল টেবিল; 2 - মাধ্যমিক শীতল টেবিল; 3 - ক্রিজনীয় কভার; 4 - ঢালাই কভার; 5 - বিরক্তিকর

ক্রিজনীয় পাম্পের প্রথম পর্যায় ঠান্ডা টেবিল ঢালের ঢাকনা এবং বাম্পার দ্বারা সজ্জিত, এবং তাপমাত্রা 80K এ রক্ষণাবেক্ষণ করা হয়। দ্বিতীয় শীতল টেবিল 15K এ রক্ষণাবেক্ষণ করা হয়, যার উপর একটি কম তাপমাত্রা কভার এবং সক্রিয় কার্বন adsorbent সেট করা হয়।

জল বাষ্প 80 কে ঢাল এবং 80 কে বাজানো উপর solidifies। নাইট্রোজেন, অক্সিজেন এবং আর্গন একটি 15 কে ক্রিজনিক মাস্ক উপর solidified হয়। হাইড্রোজেন, হিলিয়াম, এবং নিওনের 15K নিম্ন তাপমাত্রার হাউজিংয়ের ভেতরে adsorbent উপর adsorbed হয়। ক্রিজনীয় পাম্প সব গ্যাস নিষ্কাশন করতে পারে, তবে খুব বেশি গ্যাস শোষিত হলে এক্সস্টের গতি কমে যায়। এই মুহুর্তে, ক্রিজনীয় পাম্পটি adsorbed গ্যাস এবং পুনঃব্যবহৃত করার জন্য গরম করা প্রয়োজন।
