ম্যাগনেট্রন স্পুতারিং এর মূলনীতি

Magnetron sputtering বর্তমানে sputtering লেপ সবচেয়ে ব্যাপকভাবে ব্যবহৃত পদ্ধতি, কারণ এটি উচ্চ বন্টন হার, চমত্কার ফিল্ম মান, সহজ সরঞ্জাম এবং সহজ অপারেশন, নিম্ন বিকিরণ ক্ষতি এবং সহজ ক্রমাগত উৎপাদন ক্ষতির সুবিধা আছে। এটি খুব কম ভোল্টেজে ইগনিশন, স্রাব এবং স্পুতরকে চৌম্বক নিয়ন্ত্রণ ব্যবহার করতে পারে। এবং জমা ফিল্ম ইলেক্ট্রন বোমা হামলা ব্যাপকভাবে হ্রাস করা হয়। চুম্বকীয় নিয়ন্ত্রণের প্রভাবের কারণে নিম্ন চাপ (0.1 পাউ) স্পুটারিং অর্জন করা সম্ভব।

সাধারণ ডিসি চশমা স্রাব, ক্যাথোড অন্ধকার এলাকায় শক্তি প্রাপ্ত, দ্বিতীয় ইলেক্ট্রন দ্বারা উত্পাদিত আয়ন বোমা লক্ষ্যমাত্রা পৃষ্ঠ (যা প্রাথমিক ইলেক্ট্রন, যা স্রাব এবং উচ্চ শক্তি ইলেকট্রন এবং গ্যাস অণু নির্গত ionized সংঘর্ষের ইলেক্ট্রন স্রাব হিসাবে পরিচিত) দ্বারা উত্পন্ন বাইরের দিকে গ্যাস অণুগুলির সাথে আয়নোপার্হিক সংঘর্ষের সাথে সাথে মূলত ক্যাথোড লাইন থেকে এনেড পর্যন্ত পৌঁছানো। ক্যাথোড পৃষ্ঠের চুম্বকীয় ক্ষেত্রের সমান্তরাল এবং অর্ধগোলিক বৈদ্যুতিক ক্ষেত্রের মিথস্ক্রিয়া ম্যাগনেট্রন স্রাবের মধ্যে, প্রাথমিক ইলেক্ট্রনের গতিপথ একটি বৃত্তাকার রোল। একটি বৃত্তাকার রোল রেখাটি গতির গতিপথের গতিচিহ্নের গতি এবং সাইক্লোট্রন কেন্দ্রের একটি সিন্থেটিক গতি। ড্রিফট গতির দিকটি ই-বি, ইঙ্গিত করে যে অধিকাংশ ইলেকট্রন সবসময় ক্যাথোড পৃষ্ঠের পাশে অগ্রসর হয়, না থাকলে তারা গ্যাস অণুর সাথে মিলিত হয় বা না। চুম্বকীয় ক্ষেত্রের স্থানান্তর ম্যাগনেট্রন স্রাবের জন্য যাতে তার শেষ প্রান্তসীমা শেষ হয়, একটি বন্ধ ট্র্যাকের মধ্যে।

মূলত ইলেক্ট্রন যদি শক্তি হারায় না, তবে এটি সবসময় ক্যাথোড পৃষ্ঠের অ্যানড্রয়েড এবং এই অস্থায়িতিক ইলেক্ট্রোম্যাগনেটিক ফিল্ড স্ট্রাকচারের সম্মুখের দিকে অগ্রসর হবে, যা ইলেকট্রনিক ফাঁদ হিসেবেও পরিচিত। শুধুমাত্র সংঘর্ষ ionization পরে, শক্তি অধিকাংশ হারানো, এবং একটি অযৌক্তিক গতি ইলেক্ট্রনের মধ্যে চূড়ান্ত রূপান্তর, প্রাথমিক ইলেকট্রন anode যাও পড়া হবে। এটা দেখা যায়, ম্যাগনেট্রন স্রাব হচ্ছে পাম্প তৈরির একটি কার্যকর পদ্ধতি। এটি চৌম্বক ক্ষেত্রের ইলেকট্রনের ionization দক্ষতা বৃদ্ধির কারণে, এবং অন্যদিকে, কম কাজ চাপের শর্তে sputtering এর সম্ভাবনা হ্রাস করা হয়।

উপরন্তু, যেহেতু চৌম্বক ক্ষেত্রটি ইলেকট্রন গ্যাস অণুগুলির সাথে সংঘর্ষের সম্ভাব্যতা কার্যকরভাবে কার্যকরভাবে উন্নতি করতে পারে, যা কার্যকরী চাপ কমিয়ে দেয়, 1 পা থেকে 10-1 পয়ায় কমিয়ে আনা যায়, এটি চলচ্চিত্র দূষণের প্রবণতা হ্রাস করে এবং এছাড়াও পৃষ্ঠের পরমাণুর শক্তি স্রোত সম্মুখের ঘটনার আলো বৃদ্ধি ঘটবে তাই ফিল্মের মান উন্নত করা হবে।

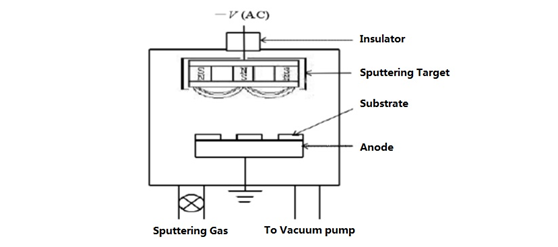

লক্ষ্য আকৃতি এবং কাঠামোর বিভিন্ন কারণে, ম্যাগনেটron sputtering সমতল মধ্যে ভাগ করা যায়, সিলিন্ডার, অবতল প্লেট এবং শঙ্কু এবং অন্যান্য ধরনের। Magnetron sputtering এর পরিকল্পিত চিত্রটি নীচের চিত্র দেখানো হয়। ক্যাথোড স্পুতারিং টার্গেটের মধ্যে, একটি নলাকার চৌম্বক মেরু মাঝখানে যুক্ত এবং একটি বৃত্তাকার চুম্বকীয় মেরু পেরিফেরিতে যোগ করা হয় যাতে একটি বদ্ধ রানওয়ে এলাকা তৈরি হয় যেখানে বৈদ্যুতিক ক্ষেত্র এবং চৌম্বক ক্ষেত্রটি টার্গেট পৃষ্ঠের অস্থায়ী হয় এবং ব্যবহার করে অস্থায়ী ইলেক্ট্রোম্যাগনেটিক ফিল্ড রানওয়ে বাইন্ড ইলেক্ট্রন গতি। অস্থায়ী ইলেক্ট্রোম্যাগনেটিক ফিল্ডের কর্মের অধীনে, চৌম্বক ক্ষেত্রের ইলেক্ট্রনটি চৌম্বকীয় বলের চারপাশে চলে আসে, এটি পারমাণবিক সংঘর্ষ এবং ionization প্রক্রিয়ার অংশগ্রহন করে। অতএব, স্পুটারিং হার এবং বরাদ্দ হার একই বর্তমান এবং বায়ু চাপ অধীনে উল্লেখযোগ্যভাবে উন্নত করা যায়।

এসি প্ল্যানার ম্যাগনেট্রন স্পুতারিং এবং ঐতিহ্যবাহী প্ল্যানার ম্যাগনেট্রন স্পুতারিং এর মধ্যে পার্থক্য হচ্ছে মূল ডিসি পাওয়ার সাপ্লাইটি মাঝারি ফ্রিকোয়েন্সি এসি পাওয়ার সাপ্লাই দ্বারা প্রতিস্থাপিত হয়। ডিসি sputtering সঙ্গে তুলনা, এসি sputtering এর টার্গেট সম্ভাব্য একটি ধ্রুবক নেতিবাচক ভোল্টেজ না, কিন্তু পালস ভোল্টেজ একটি নির্দিষ্ট সময়ের, যা কার্যকরভাবে কার্যকরভাবে অস্বাভাবিক স্রাব sputtering ঘটনাটি নিষ্কাশন করতে পারে না, স্তর কাছাকাছি প্লাজমা ঘনত্ব ছাড়া উন্নত করা হয়েছিল লক্ষ্যের ঠান্ডা ব্যবস্থা পরিবর্তন। এটা কারণ টার্গেট পৃষ্ঠার গড় শক্তি নির্দিষ্ট, এবং নাড়ি শক্তি লক্ষ্য প্যাড সময় লক্ষ্য প্রয়োগ করা যেতে পারে।

এসি প্ল্যানার ম্যাগনেট্রন স্পুটারিং এর সুবিধা:

◆ এটি ZAO লক্ষ্যমাত্রা এবং অন্যান্য অর্ধপরিবাহী লক্ষ্যমাত্রা স্পুটার করতে পারে, ব্যবহৃত ফ্রিকোয়েন্সিগুলি অপারেটরের স্বাস্থ্যের জন্য ক্ষতিকর নয় যেমন RF স্পুতারিং।

◆ এটি প্রতিক্রিয়া sputtering মাঝারি ফিল্ম উত্পাদিত করা যেতে পারে যে টার্গেট উপাদান বিষাক্ত সমস্যা, এবং নিষ্কাশন প্রক্রিয়া স্থির করতে পারেন।

◆ প্রক্রিয়া পরামিতি নিয়ন্ত্রিত হতে পারে এবং ফিল্ম বেধ ইউনিফর্ম হতে সহজ।

◆ ফিল্ম এবং ম্যাট্রিক্স এর আনুগত্য বড়, এবং ফিল্ম কম্প্যাক্ট এবং pinhole ছাড়া হয়।

◆ কম উপাদানের খরচ, বিশেষ করে ব্যয়বহুল উপকরণ আবরণ জন্য

◆ সাধারণ স্পুতারিংয়ের সাথে তুলনা করে, যার উচ্চ গতির, নিম্ন তাপমাত্রা এবং নিম্নমানের বৈশিষ্ট্যগুলি রয়েছে।
